催化燃燒設備***要部件有什么？

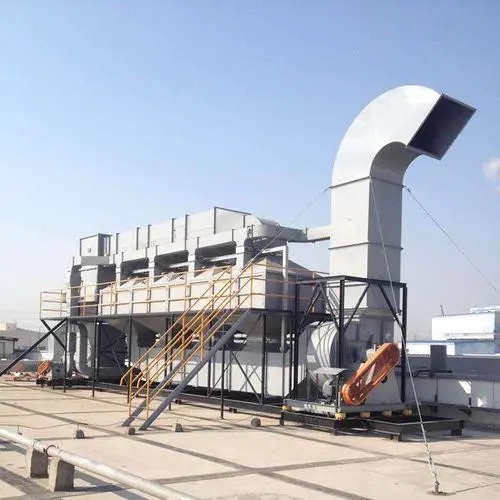

　　催化燃燒設備由:吸附器、蓄熱式催化燃燒設備(RCO)、混流箱、熱交換器、吸附氣動閥門、脫附氣動閥門、脫附風機和控制系統等組成。系統的規劃處理風量為7500-100000m3/h

　　一、混流箱

　　混流箱***要作用是風量均衡器,對過高溫的排放氣體進行降溫操作。

　　二、熱交換器

　　熱交換器***要作用是對高溫氣體進行降溫,對低溫氣體進行升溫操作。

　　三、吸附器

　　吸附器的作用是吸附凈化氣體中的物質,氣體經過吸附器后,氣體中的物質被活性炭吸附而截留,氣體得以凈化。本系統中的吸附器有3-7臺,每臺的規劃處理風量為2500-15000m3/h,

　　總處理風量7500-100000m3/h單臺吸附器的技術參數如下

　　活性炭:活性炭規格100×100;

　　熱電偶:數量6-14支,量程0-200℃

　　四、脫附風機

　　型號:高壓離心風機9-9.No5c,功率4KW(2-5萬風量)

　　9-9No5.5,功率5.5KW(5-10萬風量）

　　五、蓄熱式催化燃燒設備(Rc0)

　　蓄熱式催化燃燒設備(RCO）的作用是把從活性炭上脫附岀來的氣體進行催化分解,分解成C02和H20,到達凈化氣體的意圖,一起為活性炭再升提供熱空氣。

　　其規劃參數如

　　規劃處理風量:2000、4000m3/h;

　　風壓：4000Pa

　　催化劑:蜂窩陶瓷催化劑

　　發動熱功率:數量21-36支,380V

　　熱電偶:數量2支。量程0-500℃;

　　六、控制系統

　　控制系統選用PLC自動控制,其間PLC、變頻器、繼電器、接觸器、空氣開關等選用牌子。

　　系統要求有手動、自動功用,設備正常工作選用自動功用,調試檢修選用手動功用?？刂葡到y(tǒng)的控制設備有氣動閥、脫附風機、補冷風機、電加熱器、溫度、時刻、壓力這幾個參數。用戶可根據控制工藝的要求修正設備的控制溫度、時刻參數、報警功用、脫附溫度、脫附風機、閥門、熱電偶缺點、溫度過高,發生報警(聲光報警器)、急停功用。按下急停功用,系統間斷。封閉氣動閥門,斷電維護功用。系統忽然停電,需求封閉所有氣動閥門?？刂齐娤溥x用防雨電柜制作。
